LINED REDUCING FLANGE
HOUSING MATERIAL
| Flanges | IS 1865-1991 Grade 400/15 |
|---|---|
| Liner | FEP |
OPTIONS
| Flanges | Drilling DIN PN 10/16, BS 10, ASME 300 Mixed Thread Metrics |
|---|---|
| Material | Stainless Steel |
| Liner | PFA |
| Extras | Earthing Studs / Lugs Vent Extensions |
DESIGN SPECIFICATION
| Flange | As per ANSI B 16.5/B 16.42 |
|---|---|
| Face to face | As per ANSI B 16.5 # 150 |
| Lining Thickness | 3 to 5 mm |
| Other Flange Drilling like DIN 2632/2633, BS 10 Table D, E or F are also available on request | |
TEST & INSPECTION DATA
| Spark Test | 15 KV D.C. After Lining |
|---|

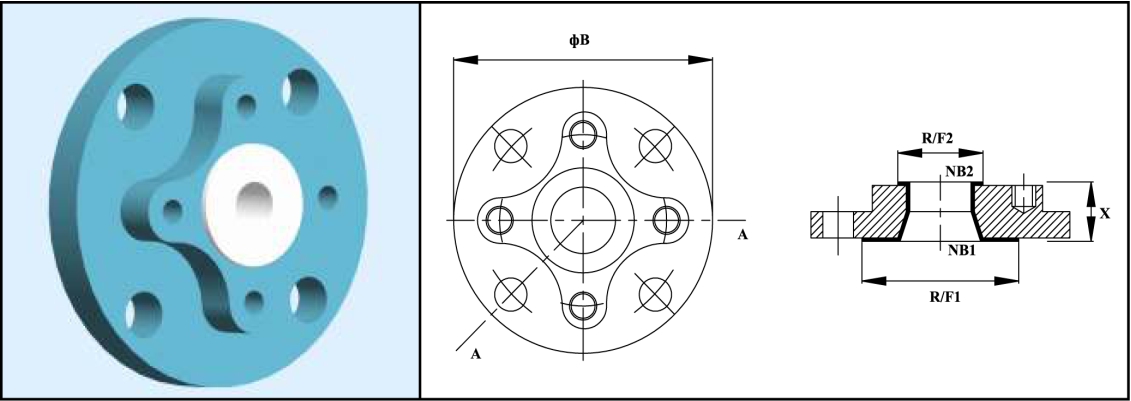

| Nominal Bore (NB) | Thickness(X) | ? B | R/F 1 | R/F2 | Liner Thickness | |||
|---|---|---|---|---|---|---|---|---|
| NB1 | NB2 | |||||||
| mm | inches | mm | inches | mm | mm | mm | mm | mm |
| 40 | 1.5 | 25 | 1 | 35 | 127.0 | 73 | 51 | 5.0 |
| 50 | 2 | 25 | 1 | 35 | 152.4 | 92 | 73 | 5.0 |
| 50 | 2 | 40 | 1.5 | 35 | 152.4 | 92 | 73 | 5.0 |
| 65 | 2.5 | 25 | 1 | 35 | 177.8 | 105 | 51 | 5.0 |
| 65 | 2.5 | 40 | 1.5 | 35 | 177.8 | 105 | 73 | 5.0 |
| 65 | 2.5 | 50 | 2 | 35 | 177.8 | 105 | 72 | 5.0 |
| 80 | 3 | 25 | 1 | 45 | 190.5 | 127 | 51 | 5.0 |
| 80 | 3 | 40 | 1.5 | 45 | 190.5 | 127 | 73 | 5.0 |
| 100 | 4 | 25 | 1 | 45 | 228.6 | 157 | 51 | 5.0 |
| 100 | 4 | 40 | 1.5 | 45 | 228.6 | 157 | 73 | 5.0 |
| 100 | 4 | 50 | 2 | 45 | 228.6 | 157 | 92 | 5.0 |
| 100 | 4 | 80 | 3 | 45 | 228.6 | 157 | 127 | 5.0 |
| 125 | 5 | 25 | 1 | 254.0 | 186 | 51 | 127 | 5.0 |
| 125 | 5 | 40 | 1.5 | 45 | 254.0 | 186 | 73 | 5.0 |
| 125 | 5 | 50 | 2 | 45 | 254.0 | 186 | 92 | 5.0 |
| 125 | 5 | 80 | 3 | 45 | 254.0 | 186 | 127 | 5.0 |
| 125 | 5 | 100 | 4 | 45 | 254.0 | 186 | 157 | 5.0 |
| 150 | 6 | 25 | 1 | 54 | 279.4 | 216 | 51 | 5.0 |
| 150 | 6 | 40 | 1.5 | 54 | 279.4 | 216 | 73 | 5.0 |
| 150 | 6 | 50 | 2 | 54 | 279.4 | 216 | 92 | 5.0 |
| 150 | 6 | 80 | 3 | 54 | 279.4 | 216 | 127 | 5.0 |
| 150 | 6 | 100 | 4 | 54 | 279.4 | 216 | 157 | 5.0 |
| 200 | 8 | 25 | 1 | 54 | 342.9 | 270 | 51 | 5.0 |
| 200 | 8 | 40 | 1.5 | 54 | 342.9 | 270 | 73 | 5.0 |
| 200 | 8 | 50 | 2 | 54 | 342.9 | 270 | 92 | 5.0 |
| 200 | 8 | 80 | 3 | 54 | 342.9 | 270 | 127 | 5.0 |
| 200 | 8 | 100 | 4 | 54 | 342.9 | 270 | 157 | 5.0 |
| 200 | 8 | 150 | 6 | 54 | 342.9 | 270 | 216 | 5.0 |
| 250 | 10 | 25 | 1 | 54 | 406.4 | 324 | 51 | 4.5 |
| 250 | 10 | 40 | 1.5 | 54 | 406.4 | 324 | 73 | 4.5 |
| 250 | 10 | 50 | 2 | 54 | 406.4 | 324 | 92 | 4.5 |
| 250 | 10 | 80 | 3 | 54 | 406.4 | 324 | 127 | 4.5 |
| 250 | 10 | 100 | 4 | 54 | 406.4 | 324 | 157 | 4.5 |
| 250 | 10 | 150 | 6 | 54 | 406.4 | 324 | 216 | 4.5 |
| 250 | 10 | 200 | 8 | 54 | 406.4 | 324 | 270 | 4.5 |
